宁波蓝天教育学校 20191021
UG模具干涉分析步聚
分析>>>装配间隙>>>间隙集>>>新建>>>出现对话框

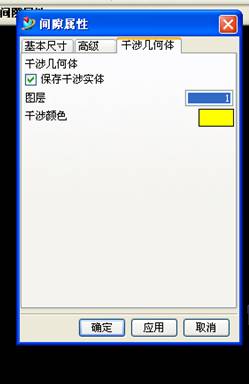

先选干涉几何体>>填上图层和颜色

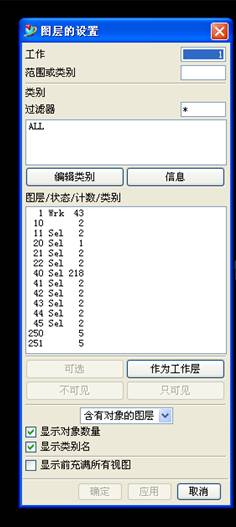

在此处填一个没有东东的图层,如下图所示200层是没有东东所以没有显示出来(此图层可以任意256之内图层,不一定是200层,只要图层里面没有东东就行)
在里面填上200然后选颜色,颜色可选也可以不选,就用默认黄色也行
出现对话框选择体>>>类选择
编辑>>>>>框选零件
点确定>>>>出现对话框

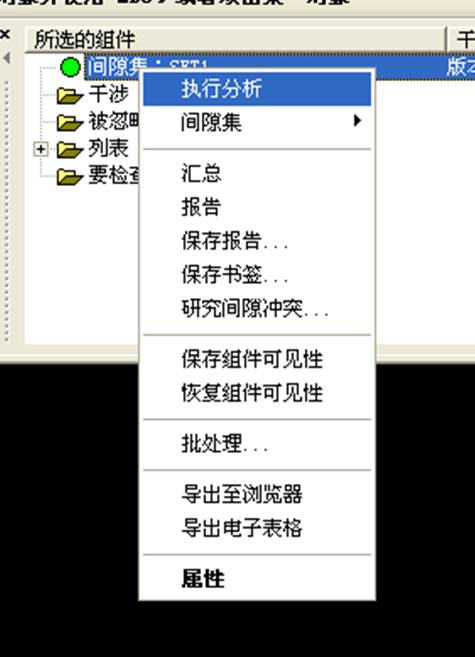

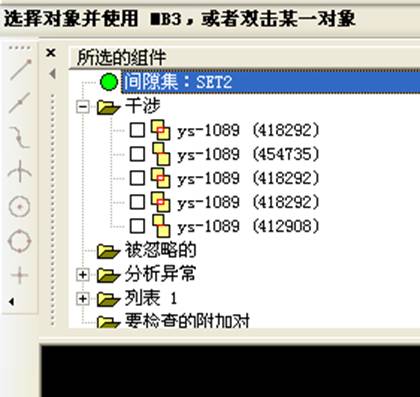

点击按右键选>>>执行分析>>出现分析>>>分析完成后会现一对话框按确定就行

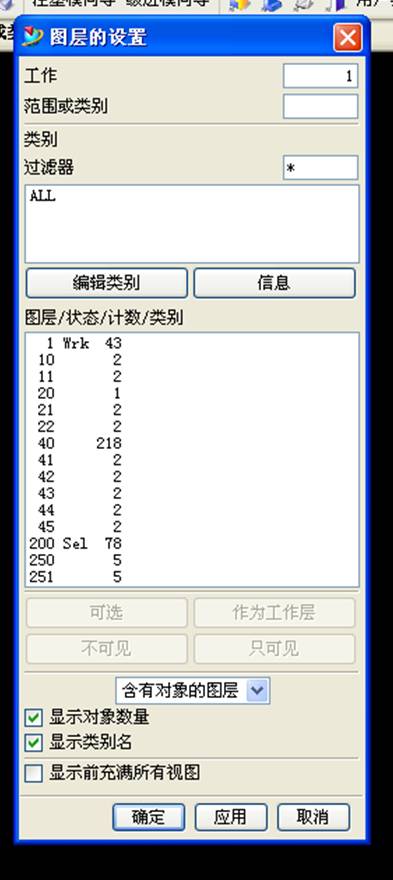

关闭>>>打开图层
关闭所有图层,只留200层,现在200层里的就是干涉区域
