Proe_creo完整制作工程图格式和模板

宁波蓝天电脑培训学校 20151220

Proe|creo完整制作工程图格式和模板

网上有很多介绍proe格式文件和绘图模板的文字及视频，但按照他们的方法，做出来的模板在使用上会存在这样那样的问题，作者使用的绘图模板就更新了好多次，为方便读者，专门用了几天的时间整理了实际工作中这方面的技巧，拼凑了这篇文章，虽然有些凌乱与繁琐，但模板制作完成后，就可以的心应手的使用。在平时的工作中，我深刻感受到了这些便利，因此更坚定了我写这篇文章的决心，希望能帮助读者。



使用以下方法前请将proe下关配置文件进行调整或加载作者使用的模板，请到文库中下载，主要有以下几个文件：

  1. config.pro  (文库中的名称为Proe|creo系统配置文件)
  2. GB.dtl     (文库中的名称为Proe|creo格式配置文件)

第一部分  绘制格式文件

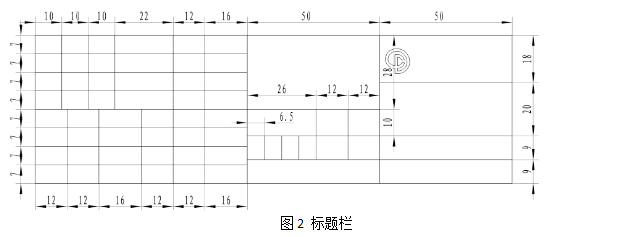

  1. 准备数据，根据企业的制图标准，将图框、侧边栏（图1）、标题栏（图2）、明细表的具体尺寸找出，如下：

proe模板制作

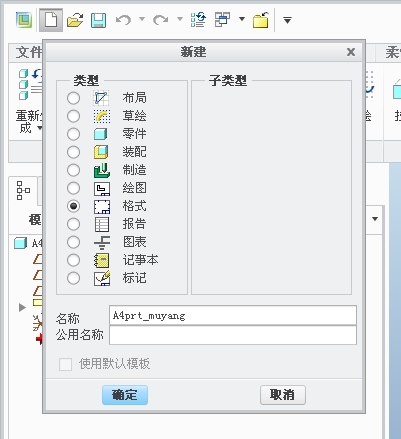

  1. 启动proe，新建格式文件，文件名形如A4prt_muyang.frm

注：（1）文件名的意义A4代表图幅大小，可根据需要定义A0、A1、A2、A3等幅面；

   （2）prt代表用于绘制零件图的模板，可根据需要定义asm、sht等；

   （3）muyang代表公司名称，可根据需要定义其他如xcmg、sany等，方便进行区别；

   （4）用此法进行定义有利于今后模板的系列化。

有初学的读者会问为什么定义格式（frm）而不定义绘图（drw）呢？这里为读者答疑，在proe里绘图中有个功能就是可以替换图框，利用这个功能我们很容易实现对图框的替换，而不用重新绘制，所以建议读者先创建frm，在今后的使用中会感到得心应手，这也是个小技巧，呵呵。

creo工程图模板制作

点确定，进入新格式的绘制

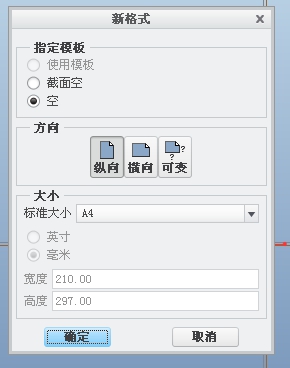

制定模板选择“空”，方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如下图proe工程图模板制作

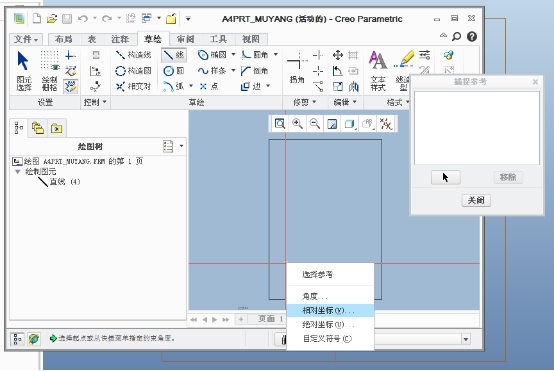

2.绘图区边框绘制，输入绝对坐标25，5







确定，点右键输入绝对坐标25，292

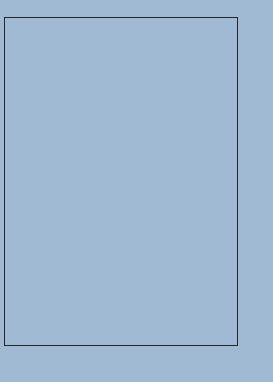

依次输入绝对坐标（205，292）（205，5）（25，5）完成绘图区边框绘制。



  1. 图框侧、标题栏、上部名称表格绘制

1）侧边栏绘制

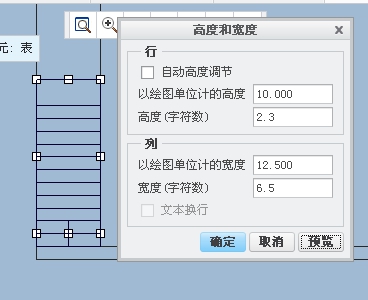

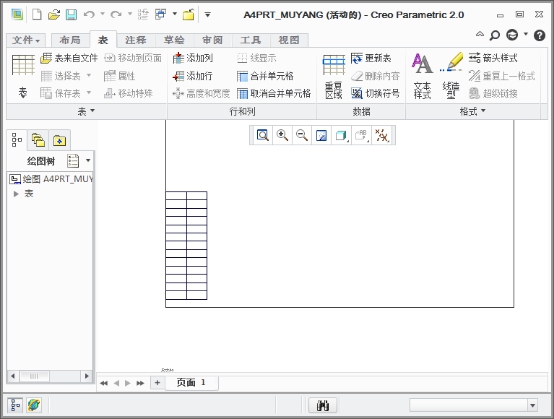

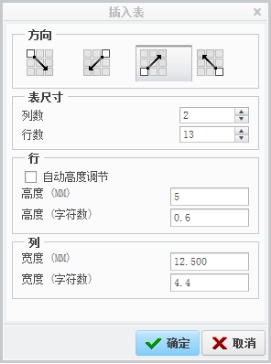

（1）表→表→插入表，进入插入表对话框，如下图



（2）按下图数据填写，点确定（提示方向选向右且向上）



（3）出现下面的提示，点绝对坐标并输入（0,5），点确定

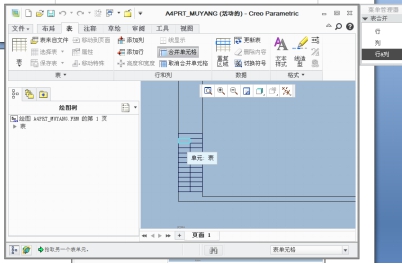

(4)合并单元格





(5)双击单元格填写相应文字

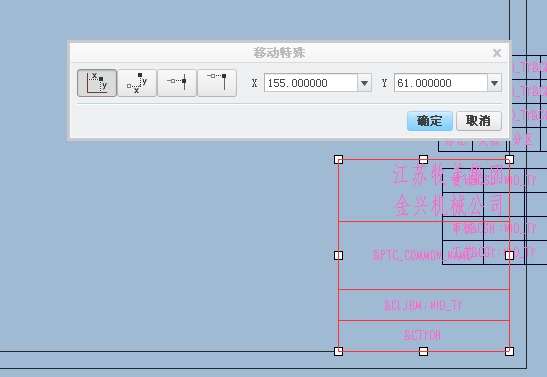

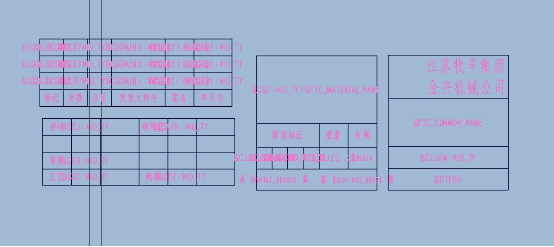

(6)用同样的方法绘制标题栏表格，注意由于标题栏表格较复杂可分开进行绘制，如(7)然后用特殊移动将表摆放到位



4.用AutoCAD绘制企业标志如图，保存成dxf格式。

将企业标志导入模板

注：因为frm文件的草绘模块不支持数据来自文件，我们可以借助复制命令来实现

（1）任意创建一个drw文件，点草绘→数据来自文件如下图

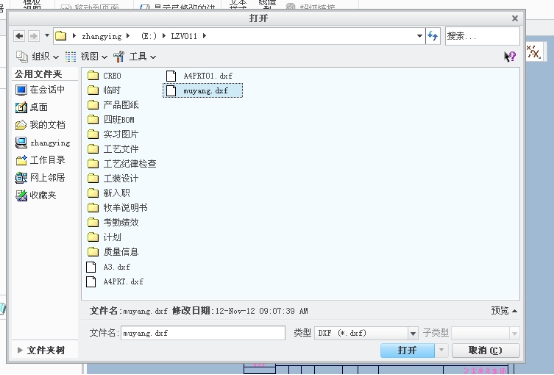

（2）选择刚刚用CAD创建的企业标志文件，如下图，点打开

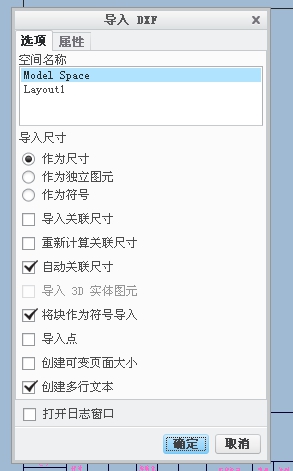

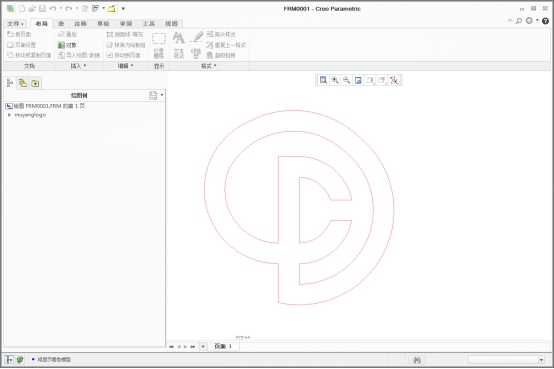

（3）点否再点否，导入后如图

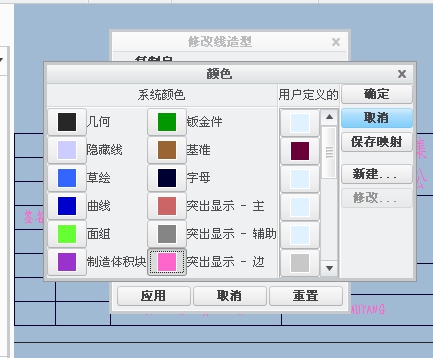

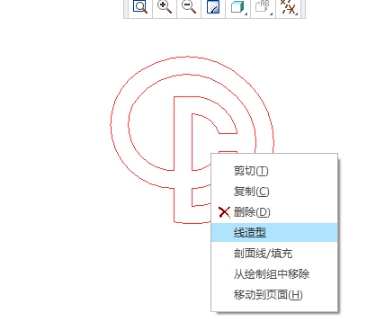

（4）修改线造型，选几何，点确定，如图

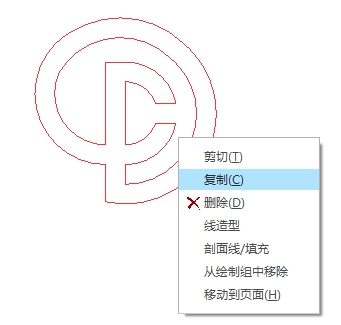

（5）复制企业标志

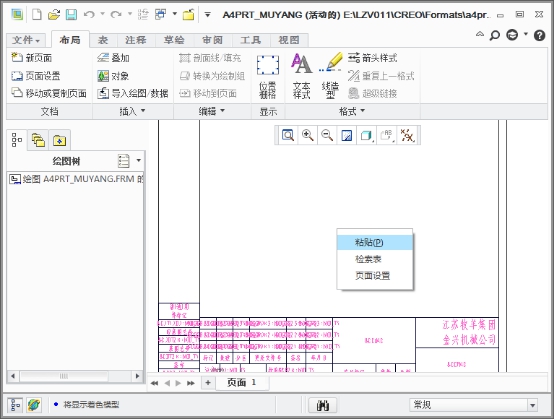

（6）粘贴到模板文件中，如下图

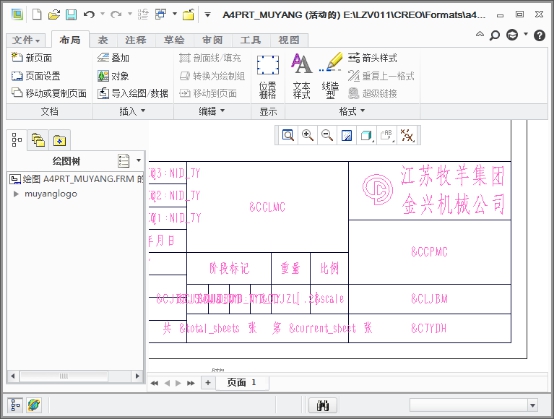

(7)调整大小和位置，如下图



(8)保存格式文件，将文件保存在制定文件夹中，例如：E:\LZV011\CREO\Formats



注：在绘制装配格式模板时会涉及到材料明细表，下面介绍下零件明细表的制作方法：

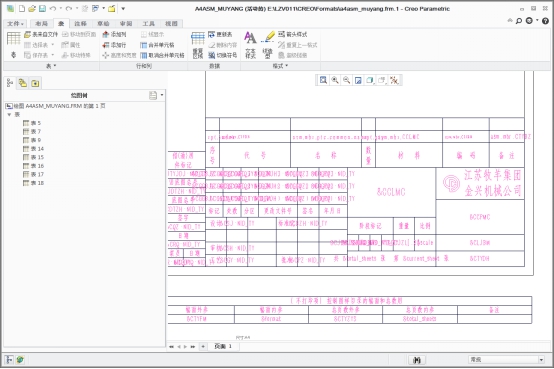

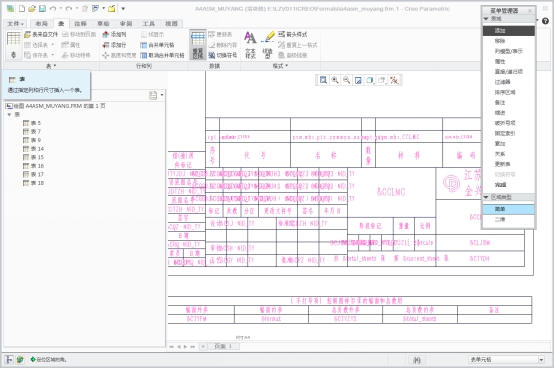

  1. 用插入表的方法插入一个如下图的材料明细表

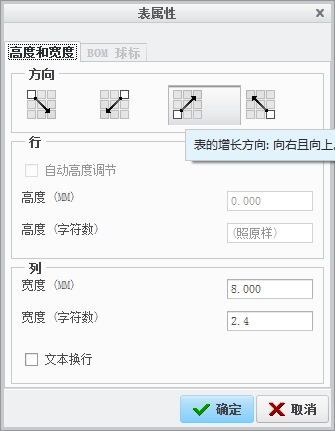

注意明细表的生长方向，属性如下图

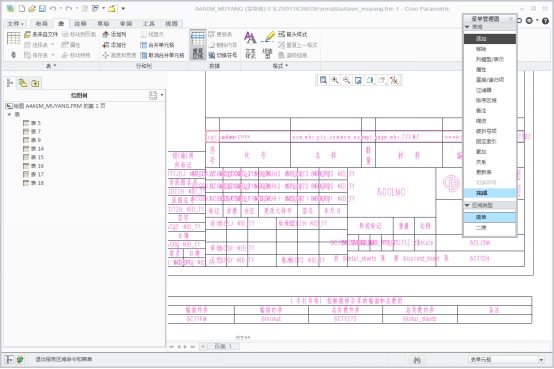

  1. 设置重复区域，选添加→简单






(3)选择第二行第个单元格，按住Ctrl选择此行的最后一个单元格,点完成，如图



(4)到此零件明细表制作完成








第二部分 建立drw文件

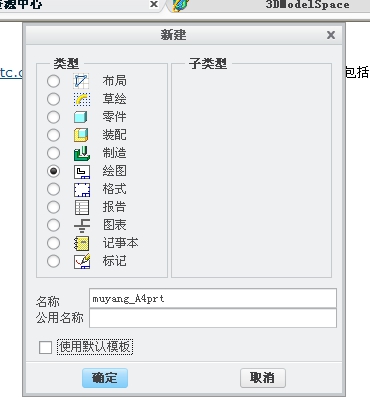

  1. 新建绘图文件A4prt_muyang.drw，

（1） 取消使用默认模板

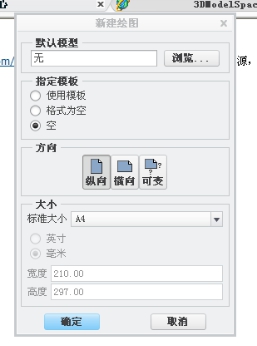

（2）. 模型需选无，格式选空方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如下图

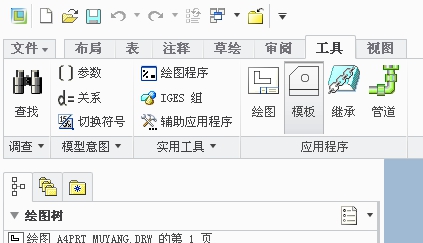

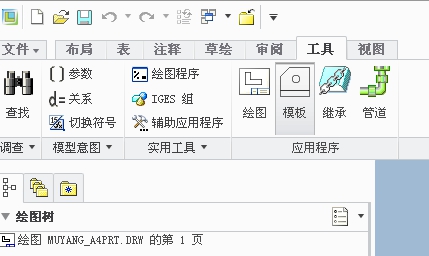

  1. 将绘图模式设置为模板，如下图

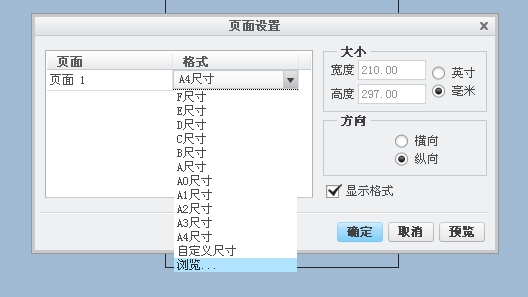

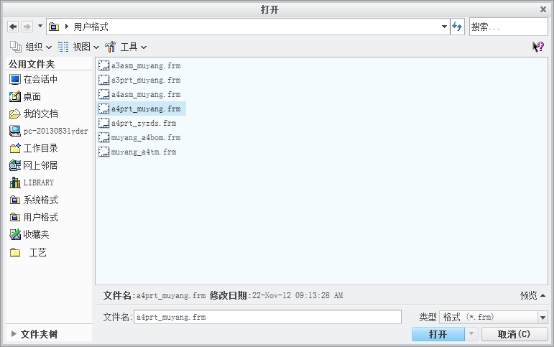

  2. 双击界面下方的“尺寸：A4”，弹出页面设置对话框，格式选择刚才创建的格式A4prt_muyang.frm，如图





（3）点打开，点预览→确定




  1. 插入模板视图

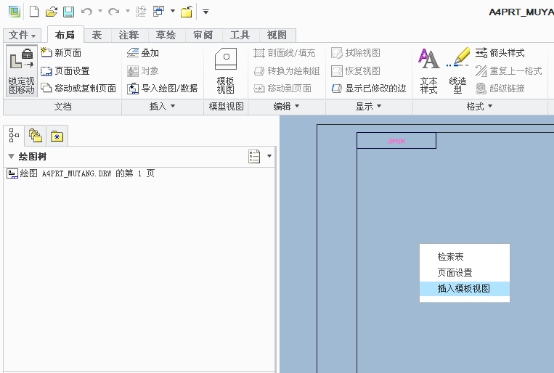

  2. 右击页面，如下图

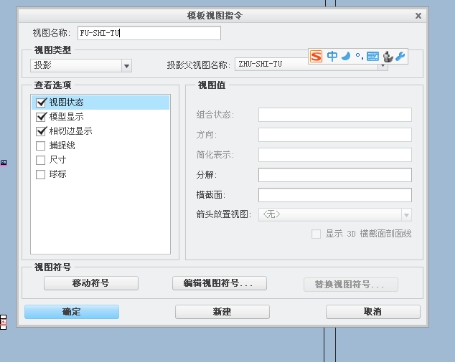

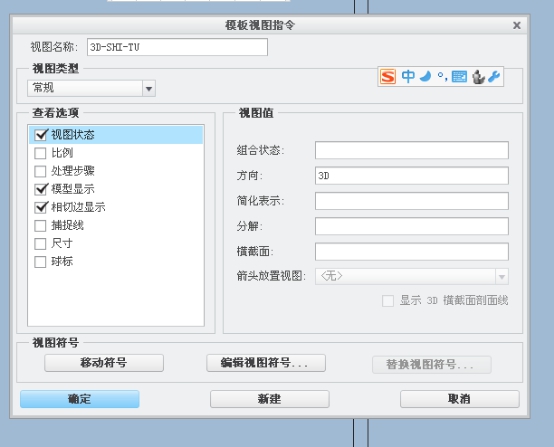

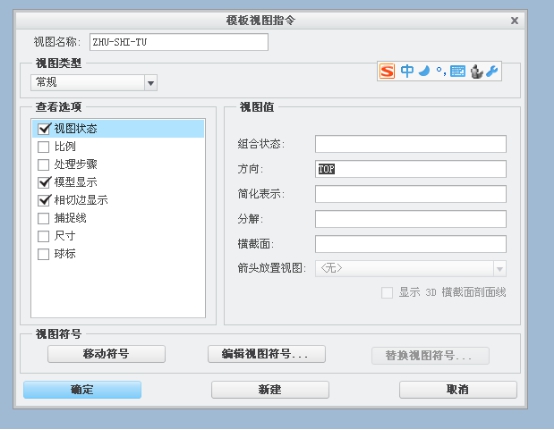

  3. 修改主视图指令，参数如下图


  1. 修改左视图指令，参数如下图

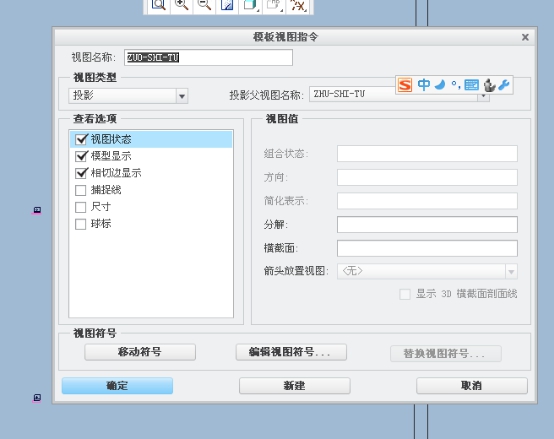

  2. 修改俯视图指令，参数如下图


  1. 修改俯视图指令，参数如下图

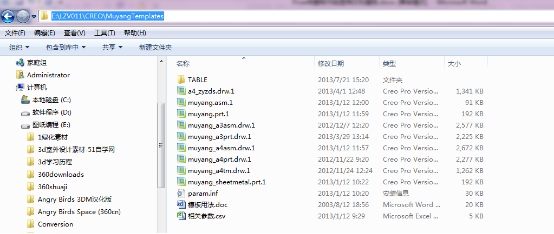

  2. 保存drw文件，将文件保存在制定文件夹中，例如：E:\LZV011\CREO\MuyangTemplates



注：其他幅面的格式机绘图模板可按此方法制作。

谨此献给刻苦钻研的读者，希望能帮到你。













参考文献：Pro|ENGINEER工程图白金手册     孤峰醉酒编著     人民邮电出版社2004.7

作者邮箱：lizhen_678@126.com
